激光打标机如何实现多文本打标（多文档雕刻）

多文件标刻

“多文件标刻”功能是用于需要重复标刻多个不同的标刻文件，避免频繁改变标刻文件，功能菜单为：“激光”-->”多文件标刻”。

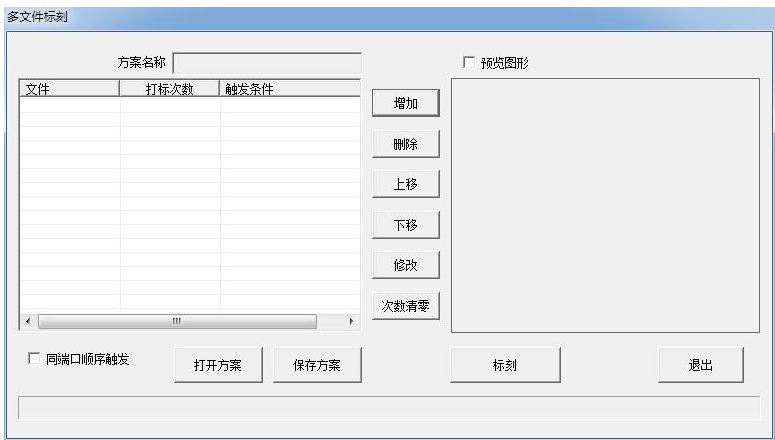

操作界面如图8-10所示：左边文本框显示文件名称，右边框在勾选了预览图形后会出现选择的文件的预览图形。双击文件名称，在主界面打开该标刻文件，可以进行编辑操作。

文件管理

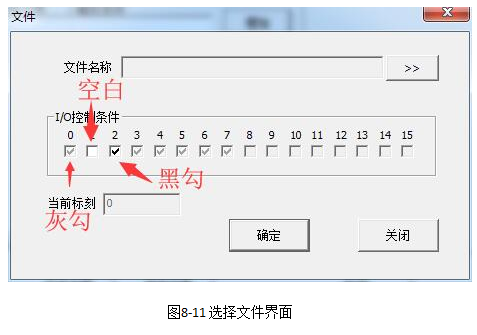

l 增加：增加标刻文件，点击后显示选择文件界面，见8-11。选择文件后设置I/O 控制条件，该控制条件可以多选也可以单选；。点击“确定”按键进行保存。

灰勾：代表当前端口不使用。

空白：代表使用该端口并以低电平触发。控制板卡输出口默认为高电平，所以建议设置为低电平。

黑勾：代表使用该端口并以高电平触发。

l “删除”：删除选定文件。

l “上移”、“下移”： 改变文件排列顺序。

“修改”：点击该按键，进入选择文件界面，可改变调用文文件和I/O 控制条件。

功能选项

同端口顺序触发：选择此功能将使用一个端口按顺序打标预设好的文件。

打开方案：打开保存的多文件标刻方案。

保存方案：把当前设计的多文件标刻内容作为一个方案保存下来。

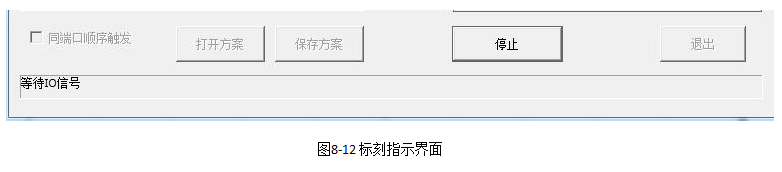

标刻：在点击标刻后会进入等待IO信号触发的状态，这个时候可以触发IO信号来标刻相对应的文档。
